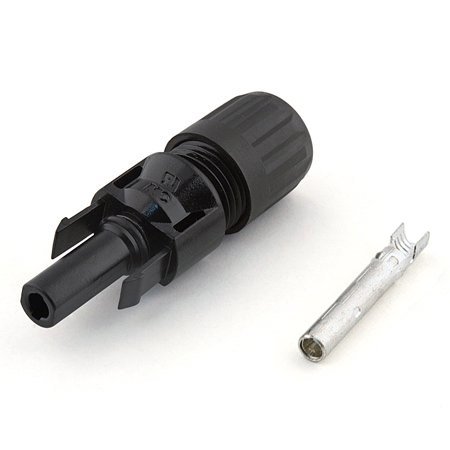

Connecteur MC4 femelle 1,5 à 2,5 mm² Stäubli Electrical PV-KBT4/2,5I

Connecteur femelle (douille) photovoltaïque Original MC4 Stäubli Electrical Connectors, type PV-KBT4/2,5I-UR. Il est destiné au raccordement par sertissage des câbles solaires de section 2,5 mm² / 14 AWG, dont le diamètre extérieur va de 5,0 à 6,0 mm.

Le système de contact MULTILAM éprouvé assure de faibles pertes électriques pendant toute la durée de vie du connecteur. À utiliser uniquement avec un connecteur compatible de la famille MC4 et un câble adapté.

Caractéristiques techniques

• Fabricant: Stäubli Electrical Connectors
• Gamme: Original MC4
• Type: PV-KBT4/2,5I-UR - connecteur femelle (douille)
• Référence Stäubli: 32.0010P0001-UR
• Section de câble: 2,5 mm² / 14 AWG
• Diamètre extérieur du câble: 5,0 à 6,0 mm
• Largeur de l'ouverture de sertissage: 4,0 mm
• Type de raccordement: sertissage
• Caractéristiques assignées IEC: 1 100 V DC / 22,5 A (IEC 62852)
• Caractéristiques assignées UL: 1 500 V DC / 30 A en 14 AWG (UL 6703)
• Résistance de contact: inférieure à 0,25 mΩ
• Température ambiante d'utilisation: -40 °C à +85 °C
• Température limite supérieure: +105 °C
• Indice de protection connecté: IP65 / IP68 (1 m, 1 h)
• Indice de protection déconnecté: IP2X
• Système de contact: MULTILAM
• Matériau du contact: cuivre étamé
• Matériau isolant: PC/PA, classe d'inflammabilité UL94-V-0
• Nombre maximal de cycles de connexion: 100

Conseil : protéger les connecteurs non raccordés contre les salissures avec des bouchons de protection Stäubli adaptés.
