Prise à encastrer MC4 Femelle Stäubli PV-ADBP4-S2-UR/6

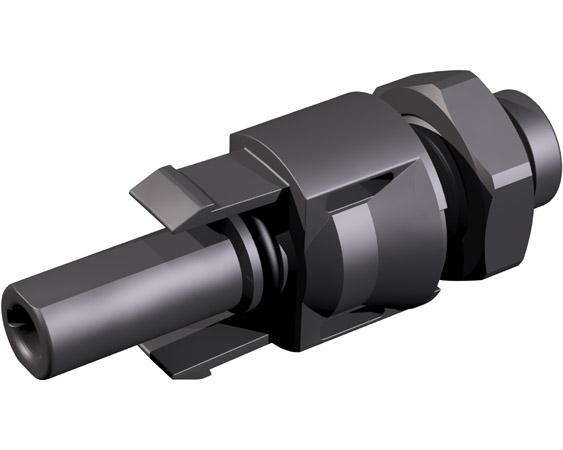

Traversée de cloison MC4 femelle (douille) Original MC4 Stäubli Electrical Connectors, type PV-ADBP4-S2-UR/6. Elle assure l'interface entre un onduleur ou une boîte de jonction et une chaîne photovoltaïque.

Elle se monte directement par filetage ou sur une plaque perforée. L'écrou en plastique et le joint d'étanchéité du boîtier sont inclus.

Caractéristiques techniques

• Fabricant: Stäubli Electrical Connectors
• Gamme: Original MC4
• Type: PV-ADBP4-S2-UR/6 - traversée de cloison MC4 femelle (douille)
• Référence Stäubli: 32.0078P0100-UR
• Section de câble: 4 ou 6 mm² / 12 ou 10 AWG
• Largeur de l'ouverture de sertissage: 5,8 mm
• Type de raccordement: sertissage
• Caractéristiques assignées IEC: 1 100 V DC / 39 A en 4 mm² ; 45 A en 6 mm² (IEC 62852)
• Caractéristiques assignées UL: 1 500 V DC / 35 A en 12 AWG ; 50 A en 10 AWG (UL 6703)
• Résistance de contact: inférieure à 0,25 mΩ
• Température ambiante d'utilisation: -40 °C à +85 °C
• Température limite supérieure: +105 °C
• Indice de protection connecté: IP66 / IP68 (1 m, 1 h)
• Indice de protection déconnecté: IP2X
• Système de contact: MULTILAM
• Matériau du contact: cuivre étamé
• Matériau isolant: PC/PA, classe d'inflammabilité UL94-V-0
• Nombre maximal de cycles de connexion: 100

À utiliser uniquement avec un connecteur compatible de la famille MC4 et un câble adapté.
