Connecteur Y flexible MC4-Evo 2 (PV-K/SPL-Y)

Le connecteur de dérivation en Y flexible Stäubli MC4-Evo 2 PV-K/SPL-Y relie deux câbles photovoltaïques à une ligne commune. Sa conception robuste et préassemblée permet une installation rapide et une connexion durablement fiable dans les circuits PV en courant continu, avec de faibles pertes de puissance et un échauffement limité.

Au sein des gammes Stäubli, le MC4-Evo 2 est compatible à l’accouplement avec les connecteurs Original MC4 appropriés. Cette compatibilité concerne uniquement des produits d’origine Stäubli correctement assortis ; ne jamais réaliser de connexion croisée avec un connecteur d’un autre fabricant.

Caractéristiques techniques

• Fabricant : Stäubli Electrical Connectors
• Gamme : MC4-Evo 2
• Version : connecteur de dérivation en Y flexible préassemblé
• Tension assignée : 1 500 V DC
• Tension d’essai : 8 kV
• Classe de protection : II
• Catégorie de surtension / degré de pollution : CAT III / 3
• Section du câble : 6 mm²
• Température ambiante : de -40 °C à +85 °C
• Température de transport et de stockage : de -30 °C à +60 °C
• Humidité relative pendant le transport et le stockage : inférieure à 70 %
• Indice de protection accouplé : IP65 / IP68
• Indice de protection non accouplé : IP2X
• Matériau des contacts : cuivre étamé
• Matériaux isolants : PA, EVA et XLPE
• Résistance de contact maximale : inférieure à 0,5 m?
• Certification : TÜV Rheinland selon 2 PfG 1913, certificat R 60164319

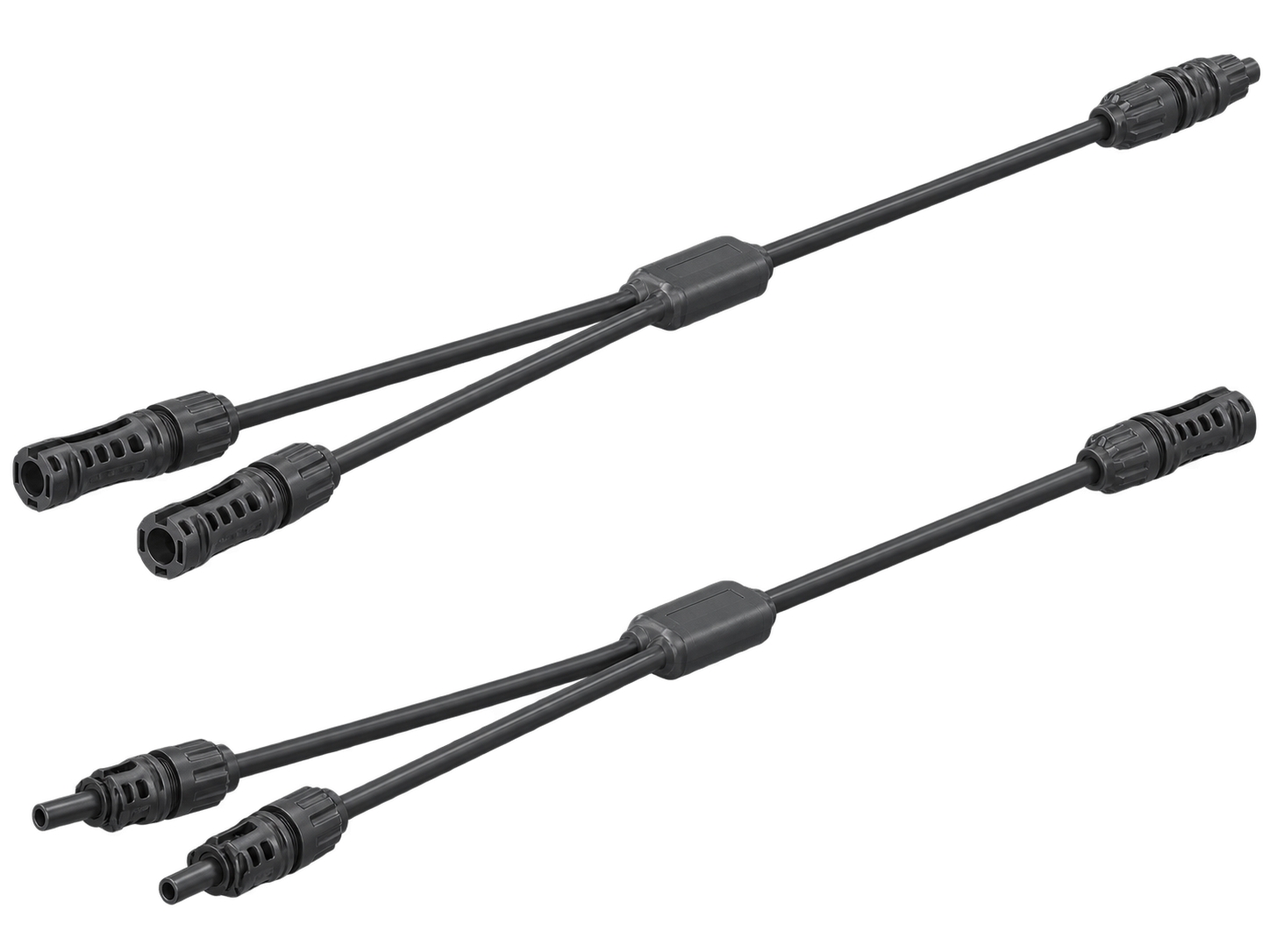

Configurations disponibles

• 32.0333 – PV-K/SPL-Y-8-15/15-15EPP/ES-0050 : 2 × broches ? 1 × douille
• 32.0334 – PV-K/SPL-Y-8-15/15-15ESS/EP-0050 : 2 × douilles ? 1 × broche

Important : utiliser uniquement des connecteurs d’origine Stäubli adaptés et ne jamais accoupler ou déconnecter la connexion sous charge. L’installation doit être réalisée par une personne qualifiée.
