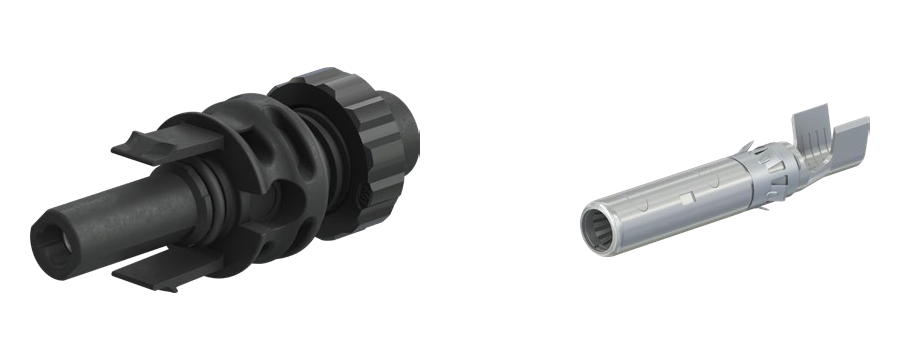

Stäubli MC4-Evo stor embase panneau femelle 4 à 6 mm² PV-ADB4-EVO ST/6

Stäubli MC4-Evo stor embase panneau femelle 4 à 6 mm² PV-ADB4-EVO ST/6

Connecteur Original Stäubli destiné à relier le côté courant continu des onduleurs aux systèmes de stockage d'énergie par batterie (BESS). Sa face de connexion inclinée à 45° empêche toute interconnexion avec les connecteurs de chaînes photovoltaïques MC4 et MC4-Evo 2.

Caractéristiques techniques

• Fabricant: Stäubli Electrical Connectors
• Gamme: Original MC4-Evo stor
• Type: PV-ADB4-EVO ST/6
• Format: embase panneau
• Section du conducteur: 4 à 6 mm²
• AWG: 12; 10
• Largeur de l'ouverture de sertissage: 5.8 mm
• Raccordement: Sertissage
• Tension assignée: DC 1500 V
• Courant assigné: 42 A en 4 mm² / 47 A en 6 mm² (IEC) ; 35 A en 12 AWG / 50 A en 10 AWG (UL)
• Indice de protection connecté: IP65 / IP68 (1 m, 1 h)
• Température ambiante: -40 °C ... +85 °C
• Matériau du contact: Cuivre étamé
• Homologations: TÜV Rheinland, UL 6703 / cULus
• Référence Stäubli: 32.0274P0001
• Pièce individuelle avec partie isolante: 1

Attention : ne pas déconnecter sous charge. MC4-Evo stor est compatible uniquement avec MC4-Evo stor.
