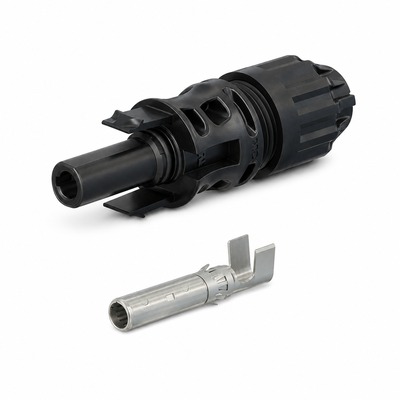

Connecteur photovoltaïque femelle MC4-Evo 2 original Stäubli Electrical Connectors, type PV-KBT4-EVO2A/2.5I. Il est destiné au raccordement par sertissage des câbles solaires de 2,5 mm² dont le diamètre extérieur est compris entre 4,7 et 6,4 mm.
Compatible avec la gamme MC4, il bénéficie du système de contact MULTILAM et convient aux installations photovoltaïques jusqu'à 1 500 V DC. La pièce isolante est comprise.
Caractéristiques techniques
Fabricant : Stäubli Electrical Connectors
Gamme : MC4-Evo 2 original
Type : PV-KBT4-EVO2A/2.5I - raccord femelle (douille)
Système de connexion : diamètre 4 mm
Section de câble : 2,5 mm² / 14 AWG
Diamètre extérieur du câble : 4,7 à 6,4 mm
Longueur de dénudage : 4 mm
Type de raccordement : sertissage
Tension assignée : 1 500 V DC
Courant assigné : 39 A selon IEC 62852 ; 30 A selon UL 6703
Résistance de contact : inférieure à 0,2 mΩ
Température ambiante d'utilisation : -40 °C à +85 °C
Indice de protection connecté : IP65 / IP68 (1 m, 168 h)
Indice de protection déconnecté : IP2X
Matériau du contact : cuivre étamé
Matériau isolant : polyamide, classe d'inflammabilité UL94-V0
Homologations : TÜV Rheinland et cULus
Attention : ne jamais déconnecter le connecteur sous charge.
