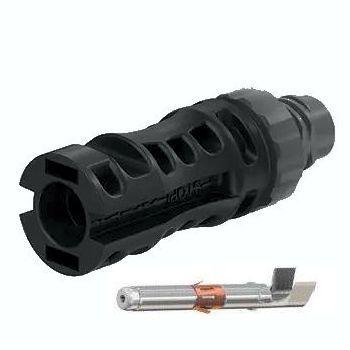

Prise à encastrer MC4-Evo 2 Mâle Stäubli PV-ADS4-EVO 2A/6

Prise à encastrer photovoltaïque mâle MC4-Evo 2 originale Stäubli Electrical Connectors, type PV-ADS4-EVO2A/6, destinée au montage dans un boîtier, par exemple un onduleur. Le raccordement du conducteur s'effectue par sertissage et accepte les sections de 4 et 6 mm².

Compatible avec la gamme MC4, cette prise utilise le système de contact MULTILAM et convient aux installations photovoltaïques jusqu'à 1 500 V DC.

Caractéristiques techniques

• Fabricant : Stäubli Electrical Connectors
• Gamme : MC4-Evo 2 original
• Type : PV-ADS4-EVO2A/6 - prise à encastrer mâle (broche)
• Système de connexion : diamètre 4 mm
• Section de câble : 4 ou 6 mm² / 12 ou 10 AWG
• Largeur de l'ouverture de sertissage : 5,8 mm
• Type de raccordement : sertissage
• Tension assignée : 1 500 V DC
• Courant assigné : 42 A pour 4 mm² et 47 A pour 6 mm² selon IEC 62852 ; 39 A pour 12 AWG et 50 A pour 10 AWG selon UL 6703
• Épaisseur de paroi admissible : plastique 1 à 6 mm ; métal 1 à 4 mm
• Résistance de contact : inférieure à 0,2 mΩ
• Température ambiante d'utilisation : -40 °C à +85 °C
• Indice de protection connecté : IP65 / IP68 (1 m, 168 h)
• Indice de protection déconnecté : IP2X
• Matériau du contact : cuivre étamé
• Matériau isolant : polyamide, classe d'inflammabilité UL94-V0
• Homologations : TÜV Rheinland et cULus

Attention : ne jamais déconnecter le connecteur sous charge.

Références et conditionnements

• 32.0347P0001 - à l'unité
